Comment câbler une barre LED : schéma et tutoriel

Câbler une barre LED, c'est simple si on suit la méthode. Relais, fusible, bons câbles : voici le tuto pas à pas.

Sommaire

1. Le circuit expliqué
2. Composants et sections de câble
3. Étapes pas à pas
4. Conclusion

Le circuit expliqué

Le montage utilise un relais comme interrupteur de puissance. Deux circuits séparés :

Circuit de commande (faible courant) :

1. Batterie + → fusible 5A → interrupteur habitacle → borne 85 du relais
2. Borne 86 du relais → masse véhicule

Circuit de puissance (fort courant) :

1. Batterie + → fusible puissance → borne 30 du relais
2. Borne 87 du relais → fil + de la barre LED
3. Fil − de la barre LED → masse véhicule

Pourquoi un relais ? Une barre de 300W tire 25A. Faire passer ça par un petit interrupteur = surchauffe et risque d'incendie. Le relais est un "gros interrupteur" commandé par un "petit interrupteur".

Composants et sections de câble

Liste du matériel

• 1 relais 12V/40A + support connecteur
• 1 fusible puissance (150% du courant : 15A pour 120W, 30A pour 300W) + porte-fusible étanche
• 1 fusible commande 5A
• 1 interrupteur 12V avec LED témoin
• Connecteurs Deutsch DT (mâle + femelle, IP68)
• Câble automobile multi-brins, cosses à sertir, gaine thermorétractable
• Gaine tressée de protection, colliers rilsan

Sections de câble (12V)

Le circuit de commande : 0,75 à 1 mm² suffit (la bobine du relais tire ~0,15A).

Étapes pas à pas

Avant tout : débranchez la borne − de la batterie.

1. Planifier le cheminement

Tracez le parcours de chaque câble. Repérez les passe-fils existants entre compartiment moteur et habitacle.

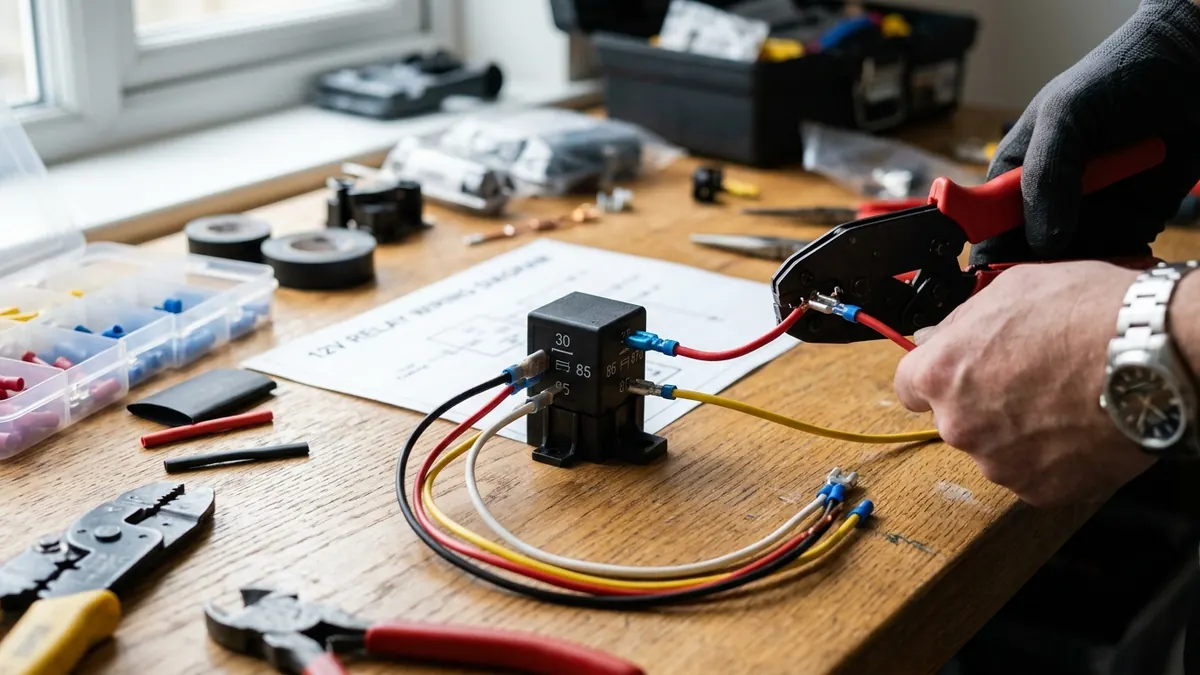

2. Installer le relais

Fixez-le dans un endroit sec, accessible, loin du collecteur d'échappement et du turbo.

3. Circuit puissance

1. Batterie + → porte-fusible (dans les 30 premiers cm !) → borne 30 du relais
2. Borne 87 du relais → connecteur Deutsch → barre LED (+)
3. Barre LED (−) → cosse ronde sur point de masse (métal nu, gratté)

4. Circuit commande

1. Batterie + (ou source ACC/contact) → fusible 5A → interrupteur habitacle → borne 85 du relais
2. Borne 86 → masse

Astuce : branchez sur une source ACC pour que la barre ne fonctionne que contact mis (pas de risque de vider la batterie).

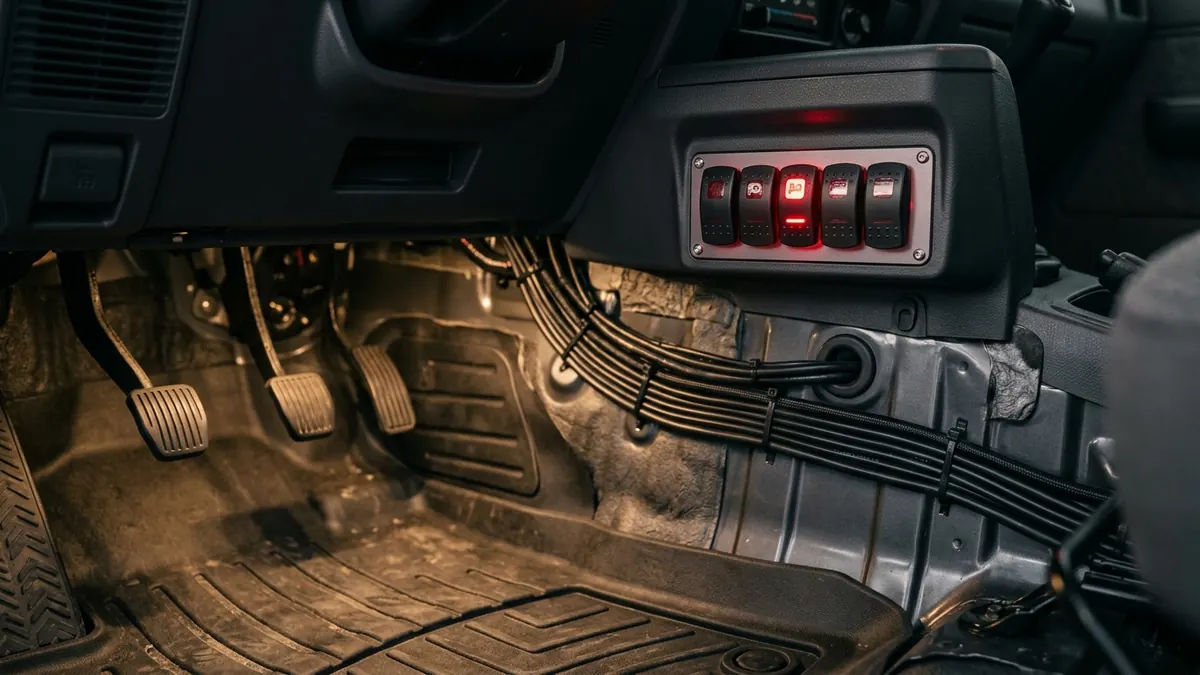

5. Protéger et fixer

• Gaine thermorétractable sur chaque connexion (chauffer au décapeur, pas au briquet)
• Gaine tressée dans le compartiment moteur
• Colliers rilsan tous les 30-40 cm, loin des arêtes vives et pièces mobiles

6. Tester

• Reconnectez la batterie (− en dernier)
• Interrupteur OFF : 0V sur borne 87 du relais (sinon problème)
• Interrupteur ON : la barre s'allume, le relais claque
• Après 5 min : touchez fusible, relais, connexions — rien ne doit être chaud (tiède = OK)
• Chute de tension aux bornes de la barre LED vs batterie : max 0,5V

Erreurs à ne jamais faire

• Pas de relais → surchauffe interrupteur, risque incendie
• Pas de fusible → court-circuit = feu
• Fusible trop gros (40A sur circuit 10A) → ne protège rien
• Mauvais sertissage → contact intermittent, point chaud. Investissez dans une pince calibrée (15-30€).
• Masse sur peinture/rouille → LED qui scintille ou éclaire faible
• Câble non protégé dans passage de tôle → court-circuit garanti en quelques mois

Conclusion

Relais 40A + fusible bien dimensionné + câble de bonne section + Deutsch étanche + masse propre = un câblage invisible qui tient des années. Prenez le temps de sertir proprement et de protéger le faisceau. En cas de doute, un électricien auto facture 50-100€ de main-d'oeuvre.
