Installer une barre LED sur un 4x4 : tutoriel étape par étape

Installer une barre LED sur votre 4x4, c'est faisable en 2-3h avec du matériel basique. Voici la méthode complète, étape par étape.

Sommaire

1. Matériel nécessaire
2. Montage mécanique
3. Câblage électrique
4. Conclusion

Matériel nécessaire

Outillage

• Perceuse + forets métal (6, 8, 10mm)
• Clés à cliquet (8-19mm), pince à dénuder, multimètre
• Clé dynamométrique (recommandée)

Électrique

• Relais 12V 40A + porte-fusible étanche + fusible adapté
• Interrupteur étanche à LED
• Câble 2,5mm² (barres ≤180W) ou 4mm² (au-delà)
• Cosses à sertir, gaine thermo, colliers nylon UV

Fixation

• Kit fourni avec la barre (étriers, boulons)
• Rondelles frein (Grower ou Nordlock) + frein filet (Loctite 243)
• Spray anticorrosion pour les perçages

Montage mécanique

Choix de l'emplacement

• Galerie de toit : portée max, grandes barres possibles — prévoir passage câble plus long
• Pare-buffle : câblage facile et court — attention aux projections
• Capot : bon compromis de hauteur — peut nécessiter un perçage

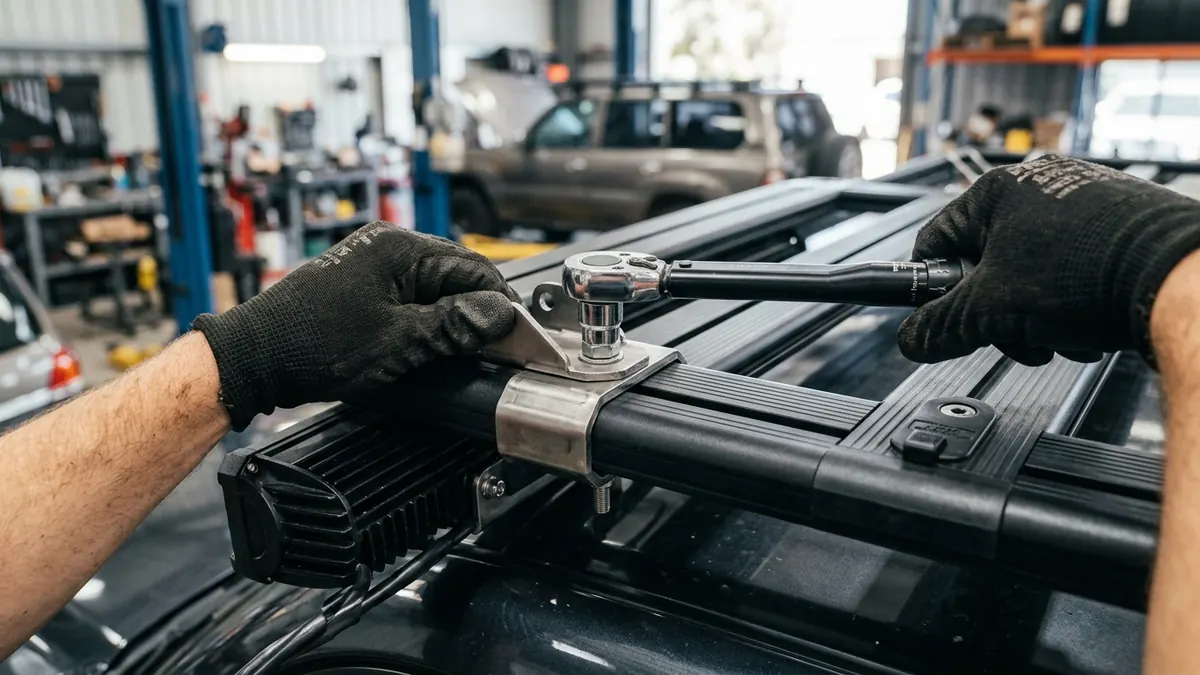

Les étapes

1. Positionnez la barre sans fixer. Vérifiez : gabarit véhicule, points structurels, passage câbles.
2. Percez au diamètre adapté (8mm pour M8). Traitez immédiatement à l'anticorrosion.
3. Assemblez : boulon tête en haut → rondelle → étrier → silent block → rondelle frein → écrou + frein filet. Couple : 15-20 Nm (M8).
4. Ne serrez pas à fond — l'orientation finale se règle de nuit, barre allumée.

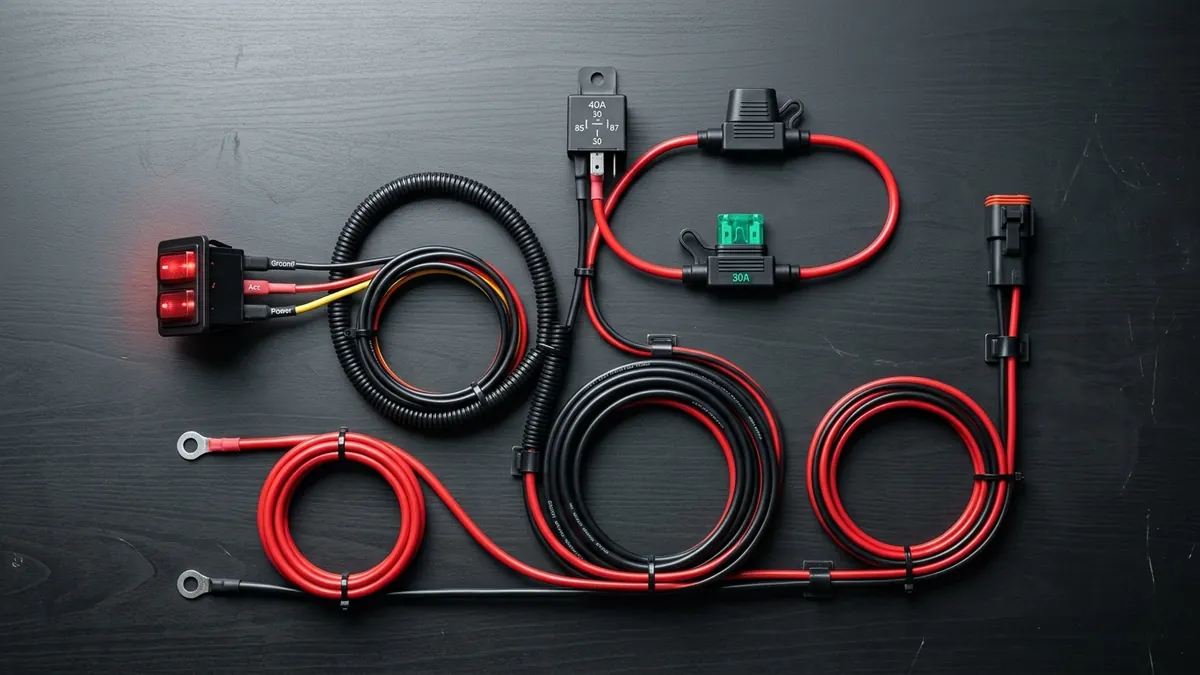

Câblage électrique

⚠️ Débranchez toujours la borne négative de la batterie avant de commencer.

Schéma avec relais (obligatoire au-delà de 50W)

• Borne 30 : + batterie via porte-fusible (max 30 cm de câble avant le fusible)
• Borne 87 : vers + de la barre LED
• Borne 85 : depuis l'interrupteur (commande)
• Borne 86 : masse carrosserie

Dimensionnement fusible

Formule : Puissance ÷ 14,4V, puis fusible immédiatement supérieur. Ex : 180W → 12,5A → fusible 15A. 300W → 21A → fusible 25A.

Règles d'or

• Gaine de protection sur tout le cheminement
• Fixation tous les 30-40 cm — jamais de câble pendant
• Cosses serties (pas de dominos !) + gaine thermo à colle
• Masse sur métal nu (grattez la peinture)

Erreurs qui coûtent cher

• Pas de relais : interrupteur qui fond → risque incendie
• Fusible surdimensionné : les câbles fondent avant qu'il saute
• Pas de rondelles frein : tout se desserre en quelques sorties
• Pas d'anticorrosion : rouille garantie en quelques semaines

Conclusion

Comptez 2-3h pour une première installation, 1h30 avec l'habitude. Les clés : relais + fusible adapté, fixations anti-vibrations, anticorrosion systématique. Si vous doutez de vos compétences en câblage, faites appel à un pro (100-200€ en atelier) — c'est dérisoire comparé au coût d'un incendie.

Toutes nos barres sont livrées avec le faisceau électrique, relais et fusible. Consultez notre catalogue ou contactez-nous pour toute question technique.

Article par l'équipe NEXT TECH France — plus de 200 installations réalisées.
